TLV垂直变向管道疏水阀安装示意图

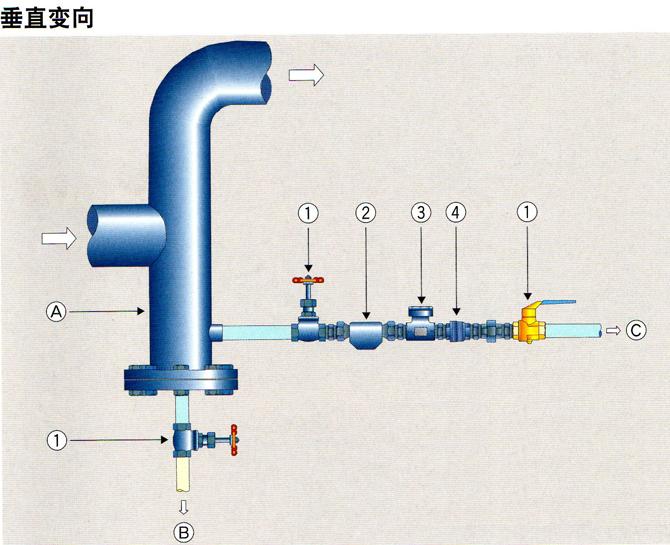

TLV蒸汽疏水系统(垂直变向)安装示意图:

①TLV关断阀

②TLV自由浮球式蒸汽疏水阀(内置过滤器和排空气装置)

③TLV观视镜

④TLV止回阀

A冷凝水及管垢收集管

B排放管,确保系统正常排放

C至冷凝水回收管,直接排空或其它排放形式。
