TLV减压阀站(外置压力感应管)安装示意图
TLV阀门-北京代理商 / 2012-06-19

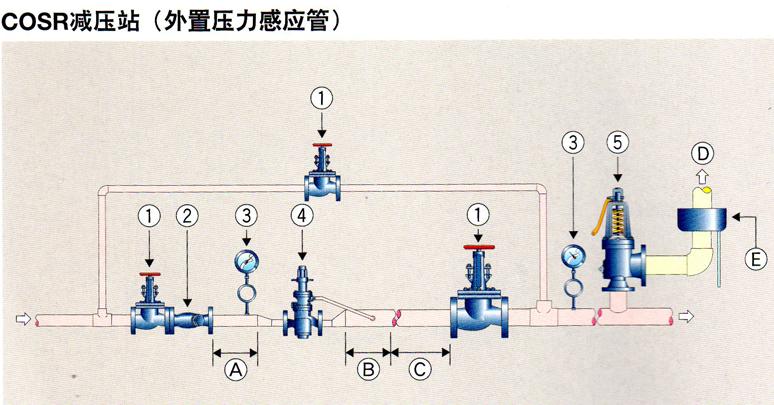

TLVCOSR系列减压阀站安装图:

①TLV关断阀

②TLV过滤器(3点钟或9点钟方向安装)

③TLV压力表

④TLV减压阀

⑤TLV安全阀

A建议安装间距不小于10倍管径

B建议安装间距不小于15倍管径,且不小于1米(3英尺)

C建议安装间距不小于15倍管径

D排空管(排至安全区域)

E滴水盘接管

注:图示为外置压力感应管,也可使用内置压力感应管。
