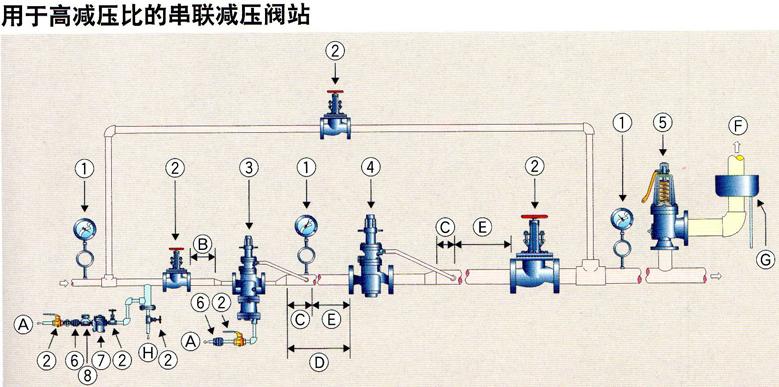

TLV高减压比的串联减压阀站安装示意图
TLV阀门-北京代理商 / 2012-06-19

TLV减压阀站所需阀门及安装要求:

①TLV压力表

②TLV关断阀

③TLV减压阀(内置过滤器,汽水分离器和自由浮球式蒸汽疏水阀)

④TLV减压阀

⑤TLV安全阀

⑥TLV止回阀

⑦TLV自由浮球式蒸汽疏水阀(内置过滤器和排空气装置)

TLV观视镜

A至冷凝水回收管,直接排空或其它排放形式

B建议安装间距不小于10倍管径

C建议安装间距不小于15倍管径,且不小于1米(3英尺)

D建议安装间距不小于30倍管径

E建议安装间距不小于15倍管径

F排空管(排至安全区域)

G滴水盘接管

H排放管,接至安全排放区域
