TLV阀门在防止管壳式换热器（管内通蒸汽）滞流工况中的应用
TLV阀门-北京代理商 / 2012-06-20

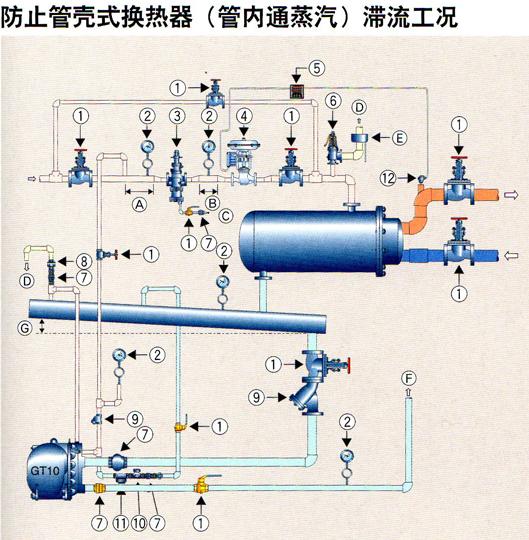

防止管壳式换热器滞流工况中TLV阀门的安装示意图

①TLV关断阀

②TLV压力表

③TLV减压阀（内置过滤器，汽水分离器和自由浮球式蒸汽疏水阀）

④TLV控制阀，带有I/P转换器和定位器

⑤TLV控制器

⑥TLV安全阀

⑦TLV止回阀

⑧TLV排气阀（内置过滤器）

⑨TLV过滤器

⑩TLV观视镜

⑾TLV自由浮球式蒸汽疏水阀（内置过滤器和排空气装置）

A建议安装间距不小于10倍管径

B建议安装间距不小于30倍管径

C至冷凝水回收管，直接排空或其它排放形式。

D TLV排空管（排至安全区域）

E滴水盘接管

F至冷凝水回收管（较高位置）

G略向泵入口方向倾斜
