日本TLV阀门—SH5NH自由浮球式蒸汽疏水阀
带有热静力排空气装置和三点支座密封的自由浮球式蒸汽疏水阀
SH5NH浮球疏水阀特点：
    可靠密封，可在线维护，用于过热或高压蒸汽主管、设备和透平机冷凝水排放的蒸汽疏水阀。
1.持续的水封和独特的旋转阀座设计消除集中磨损。
2.即使在没有负载的时候都能保证完美的密封。
3.在线更换内件和清理非常简便，减少了维修费用。
4.高强度材料浮球确保优良的抗水锤性能。
5.高精磨加工的浮球确保卓越的密封性能。
6.双金属热静力排空气装置确保快速启动。
7.内置大流通面积过滤网，确保无故障工作。
8.接近饱和蒸汽温度平稳排放冷凝水确保生产安全环境保护。
日本TLV疏水阀-SH5NH自由浮球式疏水阀图片：

日本TLV阀门-SH5NH蒸汽疏水阀规格：

型号	SH5NL		SH5NH
连接方式	承插焊	法兰	承插焊	法兰
口径（mm）	15,20,25
阀嘴	14,32,46,65,		80
最大工作压力（MPaG）    PMO	1.4,3.2,4.6,6.5		8
最大工作压差（MPa）   △PMX	1.4,3.2,4.6,6.5		8
最小工作压力（MPaG）	0.01
最大工作温度（℃）      TMO	425
受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:6.5(SH5NL),8.0(SH5NH) 最大允许温度（℃）TMA:425

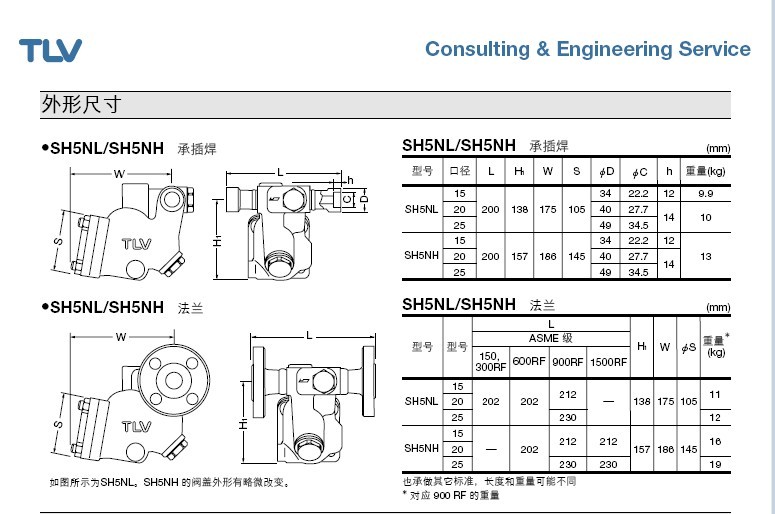

日本TLV疏水阀—SH5NH自由浮球式蒸汽疏水阀的外形尺寸：


 SH5NH浮球式蒸汽疏水阀的PDF资料
