日本TLV阀门—JL14X工艺用浮球式蒸汽疏水阀:
铁或钢制大排量浮球热静力式蒸汽疏水阀
日本TLV阀门—JL14X浮球疏水阀特点:
经久耐用,可在线维修,结构紧凑并带有热静力排空气装置的蒸汽疏水阀,适用于大型工艺或
换热设备。
1.当冷凝水负荷变化时,经硬化处理的阀座和阀头亦可确保连续、平稳和低速的冷凝水排放。
2.全不锈钢内件及自动调节型结构设计,最大限度减少磨损。
3.整合具有“故障常开”功能的热静力式膜盒(X-元件)自动排放接近蒸汽温度以下的空气,确保
系统快速启动,提供产量,均匀换热。
4.在线更换内件和清理非常简便,减少了维修费用。
5.高质量的不锈钢内件及经硬化处理的阀头和阀座表面确保性能可靠。
日本TLV蒸汽疏水阀-JL14X浮球疏水阀图片:
日本TLV阀门-JL14X大排量疏水阀规格:
型号 |
JL14X |
JLH14X |
连接方式 |
螺纹 |
法兰* |
螺纹 |
承插焊 |
法兰 |
口径(mm) |
80 |
80 |
阀嘴 |
10、16 |
10、18 |
最大工作压力(MPaG) PMO |
1.0、1.57 |
1.0、1.8 |
最大压差(MPa) △PMX |
1.0、1.57 |
1.0、1.8 |
最小工作压力 (MPaG) |
0.01 |
最大工作温度(℃) TMO |
220 |
240(400**) |
受压外壳的设计条件(非工作条件):最大允许压力(MPaG)PMA:1.57(JL14X),3.2(JLH14X) 最大允许温度(℃)TMA:220(JL14X),400(JLH14X) |
*JL14X上带有螺纹式法兰 **JLH14X可选配双金属片式排气阀装置,用于初始空气的排放。 |

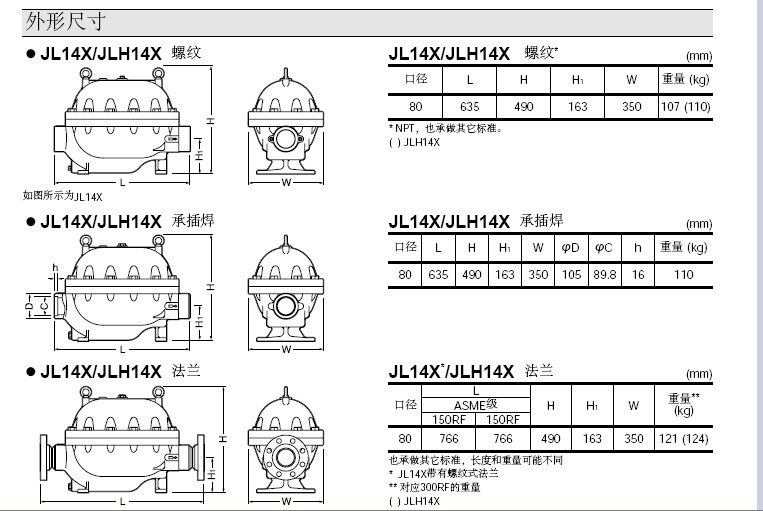

日本TLV疏水阀—JL14X浮球式蒸汽疏水阀外形尺寸:
JL14X机械式蒸汽疏水阀的PDF资料
