JH3S-X·JH3S-B自由浮球式蒸汽疏水阀
带有热静力排空气装置的自由浮球式蒸汽疏水阀
特点
经久耐用的不锈钢蒸汽疏水阀,适用于小型工艺换热器的疏水。JH3S-B也适用于过热蒸汽
和高压蒸汽的工艺设备疏水。
1.当冷凝水负荷变化时,自动调节型的自由浮球式疏水阀可提供连续,平稳和低速的冷凝水排放。
2.高精磨加工的浮球,持续的水封及三点支座式密封设计,即使在无负荷的工况中也能确保完美
的密封。
3.只有一个运动部件-浮球,避免了阀的集中磨损,最大限度减少维修,延长了使用寿命。
4.JH3S-X:热静力膜盒(X-元件),具有“故障常开”功能,自动排放低于饱和蒸汽温度的空气。
5.JH3S-B:双金属片自动排空气阀,确保系统快速启动。
6.内置大流通面积过滤网、确保无故障工作。
7.在线更换内件和清理非常简便、减少了维修费用。
疏水量:冷凝水排量大约在每小时 50 kg到 600 kg之间。
最高工作压力为3.2 MPaG。
日本TLV高压疏水阀-JH3S-B图片
型号 |
JH3S-X |
JH3S-B |
连接方式 |
螺纹 |
承插焊 |
法兰 |
螺纹 |
承插焊 |
法兰 |
口径(mm) |
15,20,25 |
15,20,25 |
阀嘴 |
2,5,10,14,22,32 |
2,5,10,14,22,32 |
最大工作压力(MPaG) PMO |
0.2,0.5,1.0,1.4,2.2,3.2 |
0.2,0.5,1.0,1.4,2.2,3.2 |
最大压差(MPa) △PMX |
0.2,0.5,1.0,1.4,2.2,3.2 |
0.2,0.5,1.0,1.4,2.2,3.2 |
最小工作压力(MPaG) |
0.01 |
0.01 |
最大工作温度(℃) TMO |
240 |
350 |
排气阀形式 |
X-元件(6℃过冷度) |
双金属片(排放低于100℃的空气) |
受压外壳的设计条件(非工作条件):最大允许压力(MPaG)PMA:3.2 最大允许温度(℃)TMA:350 |

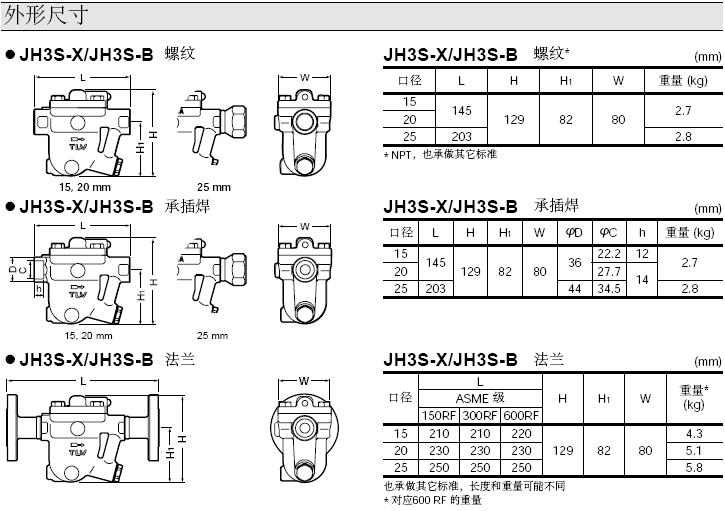

日本TLV不锈钢浮球疏水阀-JH3S-B蒸汽疏水阀外形尺寸:
