JH5SL-X·JH5SL-B·JH5SH-B自由浮球式蒸汽疏水阀
带有热静力排空气装置的自由浮球式蒸汽疏水阀
特点
经久耐用的不锈钢蒸汽疏水阀，适用于中小型工艺换热器的疏水。JH5SL-B·JH5SH-B也适用于过热
蒸汽和高压蒸汽的工艺设备疏水。
1.当冷凝水负荷变化时，自动调节型的自由浮球式疏水阀可提供连续，平稳和低速的冷凝水排放。
2.高精磨加工的浮球，持续的水封及三点支座式密封设计，即使在无负荷的工况中也能确保完美
  的密封。
3.只有一个运动部件-浮球，避免了阀的集中磨损，最大限度减少维修，延长了使用寿命。
4.JH5SL-X：热静力膜盒（X-元件），具有“故障常开”功能，自动排放低于饱和蒸汽温度的空气。
5.JH5SL-B·JH5SH-B:双金属片自动排空气阀，确保系统快速启动。
6.内置大流通面积过滤网、确保无故障工作。
7.在线更换内件和清理非常简便、减少了维修费用.

疏水量：冷凝水排量大约在每小时 70 kg到 1000 kg之间。
最高工作压力为6.5 MPaG。

日本TLV蒸汽疏水阀—JH5SH-B图片：



日本TLV阀门- JH5SH-B蒸汽疏水阀规格：

型号	JH5SL-X			JH5SL-B			JH5SH-B
连接方式	螺纹	承插焊	法兰	螺纹	承插焊	法兰	螺纹	承插焊	法兰
口径（mm）	15,20,25	15,20,25,40,50		15,20,25	15,20,25,40,50		15,20,25,40,50
阀嘴	5,10,22,32			2,5,10,22,32,40,46			65
最大工作压力（MPaG）PMO	0.5,1.0,2.2,3.2			0.2,0.5,1.0,2.2,3.2,4.0,4.6			6.5
最大压差（MPa）   △PMX	0.5,1.0,2.2,3.2			0.2,0.5,1.0,2.2,3.2,4.0,4.6			6.5
最小工作压力（MPaG）	0.01			0.01			0.01
最大工作温度（℃）  TMO	240			425			425
排气阀形式	X-元件（6℃过冷度）			双金属片（排放低于100℃的空气）
受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:4.0(JH5SL-X),4.6(JH5SL-B),6.5(JH5SH-B)  最大允许温度（℃）TMA:425

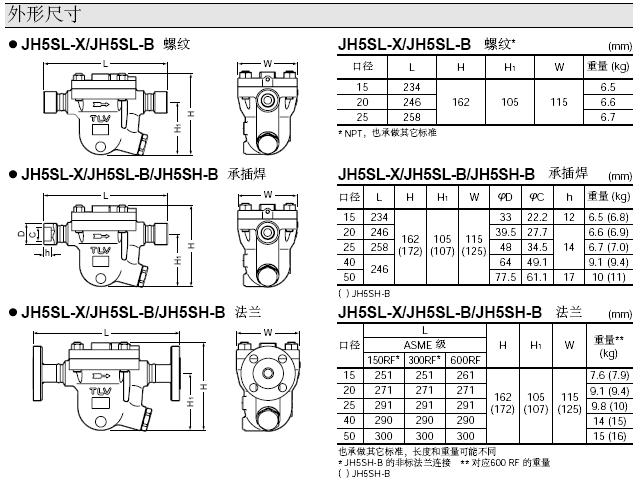

日本TLV疏水阀-JH5SH-B不锈钢蒸汽疏水阀外形尺寸:
