JF3X·J3X 自由浮球式蒸汽疏水阀

带有热静力排空气装置的自由浮球式蒸汽疏水阀

JF3X浮球式疏水阀特点

紧密密封、性能可靠的铸铁、球墨铸铁或不锈钢材质的自由浮球式蒸汽疏水阀、适用于小型加工工艺。

1.自动调节型自由浮球式疏水阀可提供连续、平稳和低速的冷凝水排放。

2.高精磨加工的浮球、阀嘴始终位于水面下、具有完美的密封性、即使冷凝水量很少、也不泄蒸汽。

3.只有一个运动部件-浮球、避免了阀的集中磨损、不需维修、延长了使用寿命。

4.具有“故障常开”功能的热静力膜盒（X-元件）自动排放接近于蒸汽温度的空气、确保快速启动、加热均匀、提高生产率。

5.在线更换内件和清理非常简便、减少了维修费用。

6.内置大流通面积过滤网、保证无故障工作。

疏水量：冷凝水排量大约在每小时50 kg到500 kg之间。

TLV阀门- JF3X法兰浮球式蒸汽疏水阀的 图片



JF3X法兰浮球式蒸汽疏水阀的相关参数：

型号	J3X	JF3X
连接方式	螺纹	法兰
口径（mm）	15,20,25
阀嘴	2,5,8,10,21	2,5,8,10,15.7
最大工作压力（MPaG）    PMO	0.2,0.5,0.8,1.0,2.1	0.2,0.5,0.8,1.0,1.57
最大工作压差（MPa）   △PMX	0.2,0.5,0.8,1.0,2.1	0.2,0.5,0.8,1.0,1.57
最小工作压力（MPaG）	0.01
最大工作温度（℃）      TMO	220
X-元件的过冷度（℃）	6℃以内
X-元件的类型	B
受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:2.1(J3X),1.57(JF3X）最大允许温度（℃）TMA:220

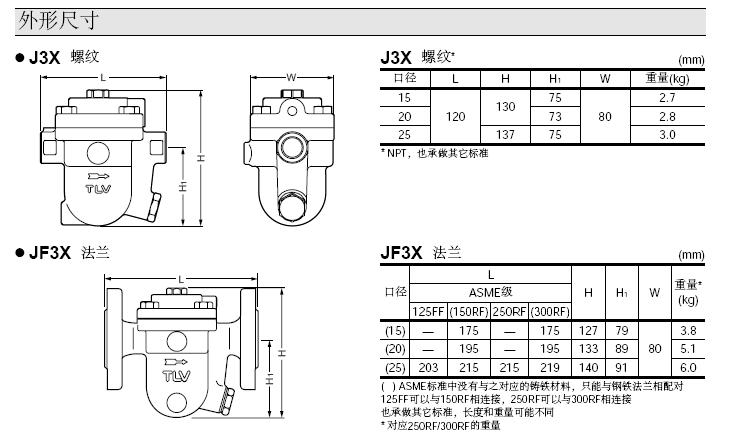

日本TLV蒸汽疏水阀-JF3X浮球疏水阀外型尺寸：
