JH8R-X·JH8R-B自由浮球式蒸汽疏水阀
带有热静力排空气装置的自由浮球式蒸汽疏水阀
JH8R-B疏水阀特点
经久耐用的铸钢蒸汽疏水阀，适用于大型工艺换热器的疏水。JH8R-B也适用于高压蒸汽的工艺
设备疏水。
1.当冷凝水负荷变化时，自动调节型的自由浮球式疏水阀可提供连续，平稳和低速的冷凝水排放。
2.高精磨加工的浮球，持续的水封及三点支座式密封设计，即使在无负荷的工况中也能确保完美
  的密封。
3.只有一个运动部件-浮球，避免了阀的集中磨损，最大限度减少维修，延长了使用寿命。
4.JH8R-X：热静力膜盒（X-元件），具有“故障常开”功能，自动排放低于饱和蒸汽温度的空气。
5.JH8R-B:双金属片自动排空气阀，确保系统快速启动。
6.内置大流通面积过滤网、确保无故障工作。
7.在线更换内件和清理非常简便、减少了维修费用。
疏水量：冷凝水排量大约在每小时0.5t(吨)到 25 t(吨)之间。
最高工作压力为4.6MPaG。
TLV阀门-JH8R-B疏水阀图片

TLV蒸汽疏水阀- JH8R-B高压浮球疏水阀规格

型号	JH8R-X		JH8R-B
连接方式	承插焊	法兰	承插焊	法兰
口径（mm）	50,80,100		50,80,100
阀嘴	0.5,2,5,10,14,22,32		0.5,2,5,10,14,22,32,40,46
最大工作压力（MPaG）    PMO	0.05,0.2,0.5,1.0,1.4,2.2,3.2		0.05,0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6
最大工作压差（MPa）   △PMX	0.05,0.2,0.5,1.0,1.4,2.2,3.2		0.05,0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6
最小工作压力（MPaG）	0.01		0.01
最大工作温度（℃）      TMO	240		425
排气阀形式	X-元件（6℃过冷度）		双金属片（排放低于100℃的空气）
受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:3.2(JH8R-X),4.6(JH8R-B) 最大允许温度（℃）TMA:425

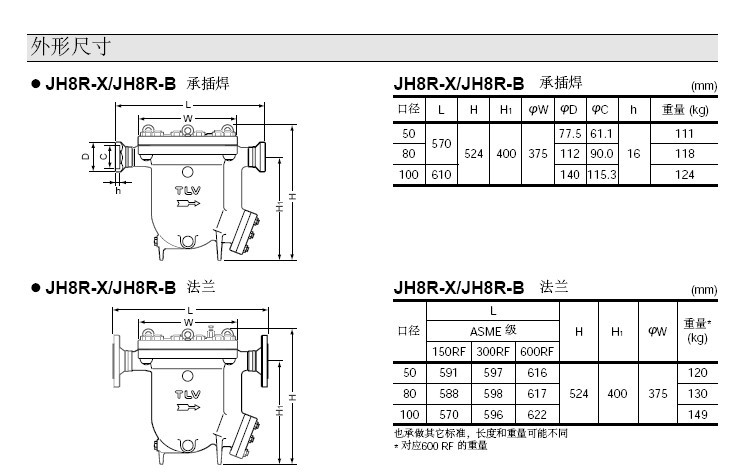

日本TLV—高压浮球疏水阀JH8R-B自由浮球式疏水阀铸钢疏水阀外形尺寸:

JH8R-B高压浮球疏水阀的PDF资料
