JL9X·JLH9X工艺用浮球式蒸汽疏水阀
铁或钢制大排量双阀座杠杆浮球式蒸汽疏水阀
特点
经久耐用、可在线维修、设计紧凑并带有热静力排空气装置。适用于大型工艺或加热设备的浮球
式疏水阀。
1.带有经热处理硬化过双阀座阀、当冷凝水负载变化时、能连续、平稳和低速的排放冷凝水。
2.不锈钢内部构造及自我调节阀机理、减小了磨损。
3.内置热静力式排空阀自动地排放空气、至接近蒸汽温度时才关闭。因此其启动迅速、换热平均、
  提高产量。
4.在线更换内件和清理非常简便、减少了维修费用。
5.高质量的不锈钢内部结构和经硬化处理的阀头及阀座表面确保了其可靠性。
疏水量：冷凝水排量大约每小时 18,000 kg。
最高工作压力为1.6MPaG。
TLV疏水阀-JL9X图片



日本TLV阀门-JL9X蒸汽疏水阀规格

型号	JL9X		JLH9X
连接方式	螺纹、法兰*		螺纹、焊接、法兰
口径（mm）	50
阀嘴	10、16		10、18	32
最大工作压力（MPaG）    PMO	1.0、1.57		1.0、1.8	3.2
最大工作压差（MPa）   △PMX	1.0、1.57		1.0、1.8	3.2
最小工作压力（MPaG）	0.01
最大工作温度（℃）      TMO	220			240
*JL9X在法兰上有--螺纹
受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:1.57(JL9X),3.2(JLH9X) 最大允许温度（℃）220(JL9X),400(JLH9X）TMA:400

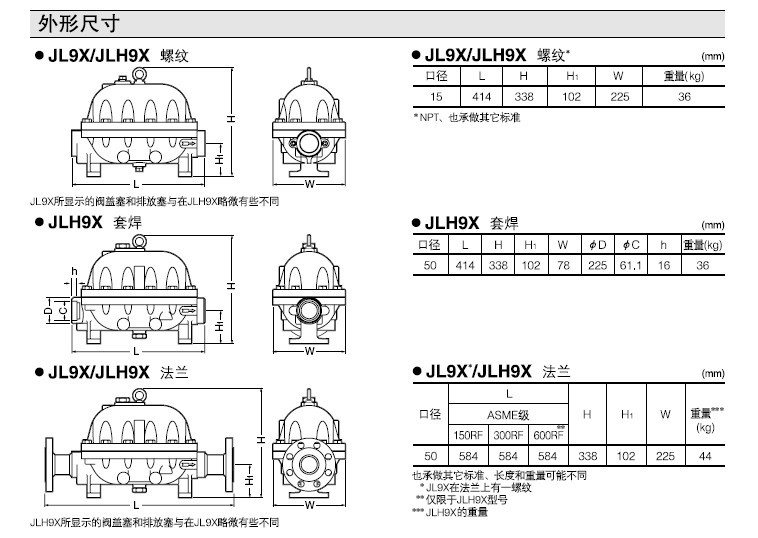

 日本TLV—JL9X·JLH9X大排量双阀座杠杆浮球式蒸汽疏水阀外形尺寸：

 JL9X工艺用浮球式蒸汽疏水阀的PDF资料
