JF5X自由浮球式蒸汽疏水阀

带有热静力排空气装置的自由浮球式蒸汽疏水阀

JF5X法兰浮球疏水阀的特点

紧密密封、性能可靠的球墨铸铁或铸铁材质蒸汽疏水阀，适用于中、小型加工工艺。

1.工艺负荷变化时，自动调节型自由浮球可提供连续、平稳和低速的冷凝水排放。

2.只有一个运动部件-浮球、避免了集中磨损、不需维修、延长了使用寿命。

3.具有“故障常开”功能的热静力膜盒（X-元件）自动排放低于饱和蒸汽温度的空气。

4.在线更换内件，清理简便、减少了维修费用。

5.内置大流通面积过滤网、保证无故障工作。

疏水量：冷凝水排量大约在每小时100 kg到1000 kg之间

TLV阀门-JF5X蒸汽疏水阀图片

型号	J5X	JF5X
连接方式	螺纹	法兰
口径（mm）	20,25,32,40	20,25,32,40,50
阀嘴	2,5,8,10,21	2,5,8,10,16
最大工作压力（MPaG）    PMO	0.2,0.5,0.8,1.0,2.1	0.2,0.5,0.8,1.0,1.57
最大工作压差（MPa）   △PMX	0.2,0.5,0.8,1.0,2.1	0.2,0.5,0.8,1.0,1.57
最小工作压力（MPaG）	0.01
最大工作温度（℃）      TMO	220
X-元件的过冷度（℃）	6℃以内
X-元件的类型	B
受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:2.1(J5X,JF5X 20,25mm),1.57(JF5X 32-50mm）最大 允许温度（℃）TMA:220

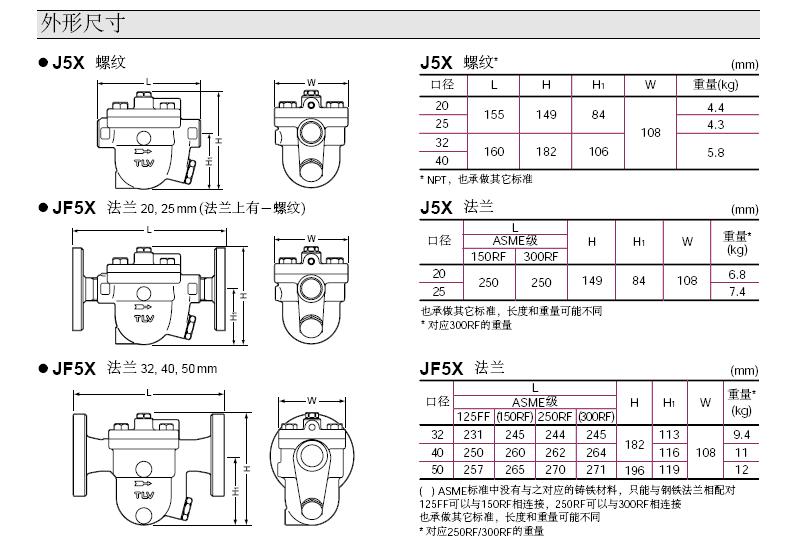

日本TLV浮球式疏水阀-JF5X蒸汽疏水阀外形尺寸：
