日本TLV阀门—CV5气动式控制阀
CV5控制阀特点
    内置“I-P”电气动定位器的气动式控制阀、可用于蒸汽及非易爆性流体。
1.电气动转换器、定位器、执行机构的整合设计适用于所有口径、使备品备件的需求降至最低。
2.I-P定位器及执行机构的整合设计简化了安装。只需一个空气和电子信号、无需任何附加仪器或
  安装工具。
3.装在顶部的I-P定位式执行机构可避免被过往人员无意碰坏及侧面安装所产生的误差。
4.定位器具有自动排空性能、简化了零位调节、确保阀门紧闭、并提高对低流量介质的控制。
5.多弹簧结构的执行机构确保其高效性、其纤薄体形适合于紧凑安装。
6.自调式V形填料密封最大限度地降低了泄漏、阀杆磨损、附着、迟滞问题。
7.滚压轧制的执行器机构膜片确保控制阀在全行程内有良好的线性度、最大限度地延长其使用寿命。
日本TLV阀门-CV5气动式控制阀图片：

TLV气动控制阀-CV5规格：

型号	CV5
阀体材料	铸铁GG-25	铸钢GP 240 GH
连接方式	PN16 DIN2526 法兰形式C	PN40 DIN 2526法兰形式C*
口径（mm）	15、20、25、32、40、50	15、20、25、32、40、50
最大工作温度（℃）      TMO	200	220
阀座阀塞密封	金属面密封
流动特性	等比例
可调范围/泄漏等级（DIN EN 60 534）	50：1/IV级

也承做ASME标准

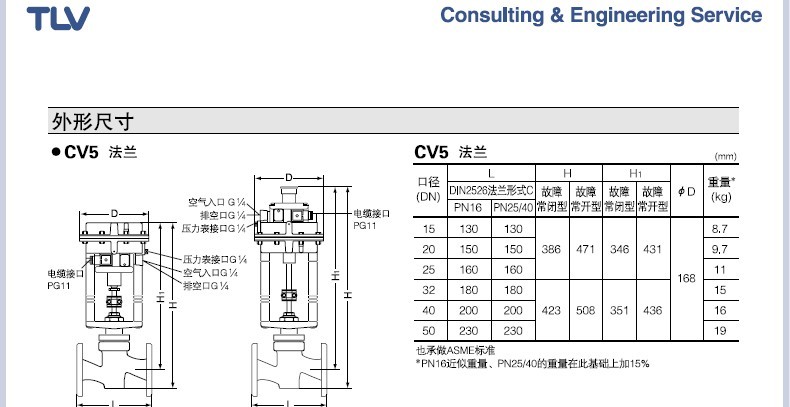

日本TLV阀门—CV5气动式控制阀的外形尺寸：
