日本TLV阀门代理—FS5自由浮球式蒸汽疏水阀:
热静力空气排放装置、万向法兰结构的自由浮球式蒸汽疏水阀
FS5不锈钢疏水阀特点:
双螺栓万向法兰结构的蒸汽疏水阀、便于在线更换。适用于蒸汽主管、伴热管线以及轻型工艺
设备。
1.双螺栓法兰接头可以在不影响管路运行的情况下、在几分钟内完成疏水阀的更换。
2.万向法兰结构确保疏水阀不受管路布置的影响、始终处于正确的工作位置。
3.独特的自由浮球设计避免集中磨损、延长了使用寿命。
4.持续的水封及三点支座式密封设计,即使在无负荷的工况中也能确保完美的密封。
5.疏水阀内置热静力式空气排放装置、确保快速启动。
6.在回转接头和疏水阀内均内置过滤网、保证无故障工作。
日本TLV浮球疏水阀-FS5蒸汽疏水阀图片:
日本TLV阀门代理-FS5不锈钢疏水阀规格:
型号 |
FS5 |
FS5H |
连接方式 |
螺纹 |
承插焊 |
法兰 |
螺纹 |
承插焊 |
法兰 |
口径(mm) |
15,20,25 |
15,20,25 |
阀嘴 |
10、21、32 |
46 |
最大工作压力(MPaG) PMO |
1.0、2.1、3.2 |
4.6 |
最大压差(MPa) △PMX |
1.0、2.1、3.2 |
4.6 |
最小工作压力 (MPaG) |
0.01 |
最大工作温度(℃) TMO |
400 |
425 |
接头 |
F32 |
F32 |
疏水阀单元 |
S5** |
S5H** |
受压外壳的设计条件(非工作条件):最大允许压力(MPaG)PMA:3.2(FS5),4.6(FS5H) 最大允许温度(℃)TMA:400(FS5),425(FS5H) |
*螺纹连接方式可选、安装程序有特殊要求。更多详情请咨询TLV |
**设计和F32接头、V1/V2疏水阀站一起使用。 |

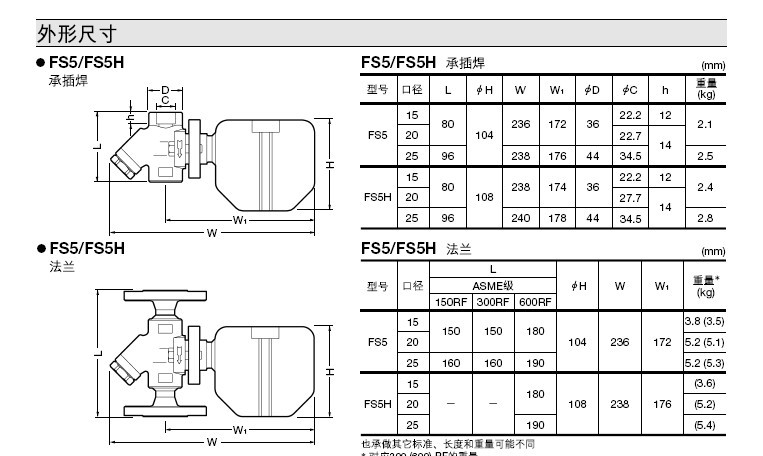

日本TLV疏水阀—FS5自由浮球式蒸汽疏水阀外形尺寸:
FS5不锈钢快速疏水阀的PDF资料
