FS5H不锈钢蒸汽疏水阀

FS5H不锈钢蒸汽疏水阀

prev next

  • TLV阀门型号:FS5H
    TLV阀门库存: 1
  • 商品品牌:日本TLV阀门代理
    商品重量:0克
  • 上架时间:2011-07-21
    商品点击数:2913
  • 市场价格:¥0元
    本店售价:¥0元
    注册用户:¥0元
    用户评价: comment rank 5
  • 商品总价:
  • 购买数量:
  • 将此商品推荐给朋友

TLV阀门的技术参数:

商品属性

日本TLV阀门—FS5H自由浮球式蒸汽疏水阀
热静力空气排放装置、万向法兰结构的自由浮球式蒸汽疏水阀
FS5H不锈钢疏水阀特点:
    双螺栓万向法兰结构的蒸汽疏水阀、便于在线更换。适用于蒸汽主管、伴热管线以及轻型工艺
设备。
1.双螺栓法兰接头可以在不影响管路运行的情况下、在几分钟内完成疏水阀的更换。
2.万向法兰结构确保疏水阀不受管路布置的影响、始终处于正确的工作位置。
3.独特的自由浮球设计避免集中磨损、延长了使用寿命。
4.持续的水封及三点支座式密封设计,即使在无负荷的工况中也能确保完美的密封。
5.疏水阀内置热静力式空气排放装置、确保快速启动。
6.在回转接头和疏水阀内均内置过滤网、保证无故障工作。
日本TLV浮球疏水阀-FS5H蒸汽疏水阀图片:

FS5H不锈钢蒸汽疏水阀
日本TLV阀门代理-FS5H不锈钢疏水阀规格:

型号 FS5 FS5H
连接方式 螺纹 承插焊 法兰 螺纹 承插焊 法兰
口径(mm) 15,20,25 15,20,25
阀嘴 10、21、32 46
最大工作压力(MPaG)    PMO 1.0、2.1、3.2 4.6
最大压差(MPa)       △PMX 1.0、2.1、3.2 4.6
最小工作压力          (MPaG) 0.01
最大工作温度(℃)      TMO 400 425
接头 F32 F32
疏水阀单元 S5** S5H**
受压外壳的设计条件(非工作条件):最大允许压力(MPaG)PMA:3.2(FS5),4.6(FS5H)  最大允许温度(℃)TMA:400(FS5),425(FS5H)
*螺纹连接方式可选、安装程序有特殊要求。更多详情请咨询TLV
**设计和F32接头、V1/V2疏水阀站一起使用。

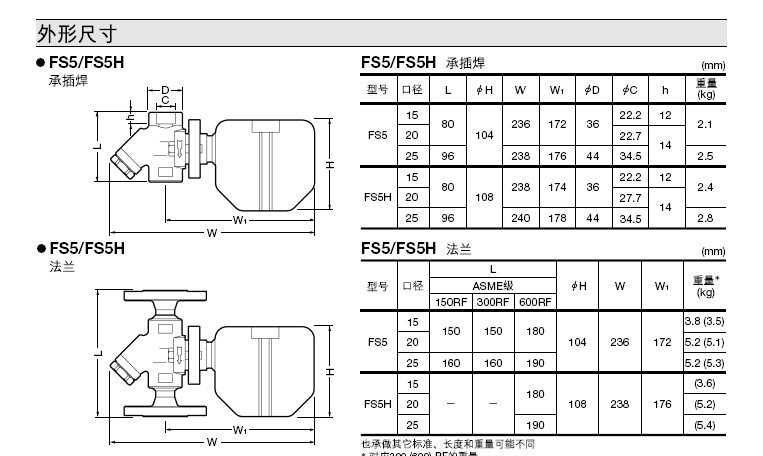

日本TLV疏水阀—FS5H自由浮球式蒸汽疏水阀外形尺寸:

FS5·FS5H疏水阀外形尺寸

FS5H不锈钢蒸汽疏水阀的PDF资料
