JH5RH-B高压蒸汽疏水阀

JH5RH-B高压蒸汽疏水阀

prev next

  • TLV阀门型号:JH5RH-B
    TLV阀门库存: 1
  • 商品品牌:日本TLV阀门代理
    商品重量:0克
  • 上架时间:2011-03-10
    商品点击数:2345
  • 市场价格:¥0元
    本店售价:¥0元
    注册用户:¥0元
    用户评价: comment rank 5
  • 商品总价:
  • 购买数量:
  • 将此商品推荐给朋友

TLV阀门的技术参数:

商品属性

JH5RL-X·JH5RL-B·JH5RH-B自由浮球式蒸汽疏水阀
带有热静力排空气装置的自由浮球式蒸汽疏水阀
特点
经久耐用的铸钢蒸汽疏水阀,适用于中型工艺换热器的疏水。JH5RL-B·JH5RH-BB也适用于过热
蒸汽和高压蒸汽的工艺设备疏水。
1.当冷凝水负荷变化时,自动调节型的自由浮球式疏水阀可提供连续,平稳和低速的冷凝水排放。
2.高精磨加工的浮球,持续的水封及三点支座式密封设计,即使在无负荷的工况中也能确保完美
  的密封。
3.只有一个运动部件-浮球,避免了阀的集中磨损,最大限度减少维修,延长了使用寿命。
4.JH5RL-X:热静力膜盒(X-元件),具有“故障常开”功能,自动排放低于饱和蒸汽温度的空气。
5.JH5RL-B·JH5RH-B:双金属片自动排空气阀,确保系统快速启动。
6.内置大流通面积过滤网、确保无故障工作。
7.在线更换内件和清理非常简便、减少了维修费用。
疏水量:冷凝水排量大约在每小时 70 kg到 1000 kg之间。
最高工作压力为8.0 MPaG
TLV阀门-JH5RH-B图片

JH5RH-B高压蒸汽疏水阀 不锈钢疏水阀 自由浮球式疏水阀

日本TLV不锈钢疏水阀-JH5RH-B规格:

型号 JH5RL-X JH5RL-B JH5RH-B
连接方式 螺纹 承插焊 法兰 螺纹 承插焊 法兰 承插焊 法兰
口径(mm) 15,20,25 15,20,25,40,50 15,20,25 15,20,25,40,50 15,20,25,40,50
阀嘴 5,10,14,22,32 2,5,10,14,22,32,40,46 80
最大工作压力(MPaG)PMO 0.5,1.0,1.4,2.2,3.2 0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6 8.0
最大压差(MPa)   △PMX 0.5,1.0,1.4,2.2,3.2 0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6 8.0
最小工作压力(MPaG) 0.01 0.01 0.01
最大工作温度(℃)  TMO 240 425 425
排气阀形式 X-元件(6℃过冷度) 双金属片(排放低于100℃的空气)
受压外壳的设计条件(非工作条件):最大允许压力(MPaG)PMA:4.0(JH5RL-X),4.6(JH5RL-B),8.0(JH5RH-B)  最大允许温度(℃)TMA:425

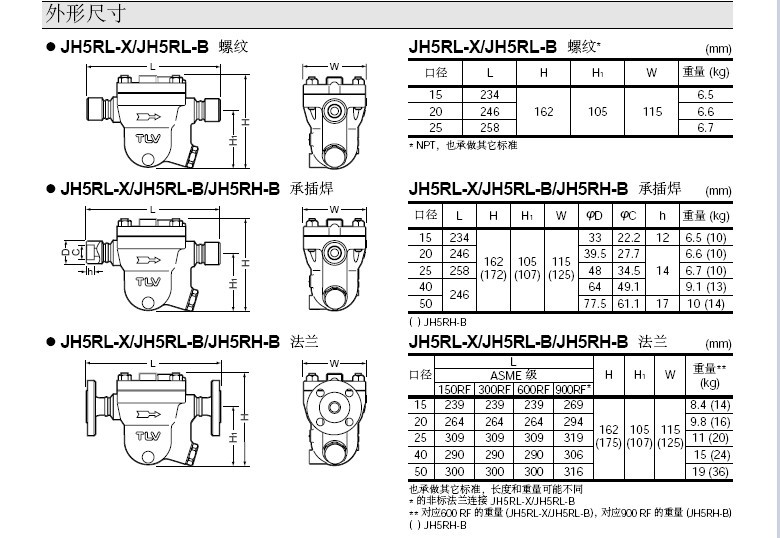

日本TLV自由浮球疏水阀JH5RL-B/JH5RH-B不锈钢蒸汽疏水阀外形尺寸:

JH5RL-B/JH5RH-B不锈钢蒸汽疏水阀外形尺寸

JH5RH-B高压蒸汽疏水阀的PDF资料
