JH7RL-X·JH7RL-B·JH7RM-B自由浮球式蒸汽疏水阀
带有热静力排空气装置的自由浮球式蒸汽疏水阀
特点
经久耐用的铸钢蒸汽疏水阀，适用于中型工艺换热器的疏水。JH7RL-B·JH7RM-B也适用于过热
蒸汽和高压蒸汽的工艺设备疏水。
1.当冷凝水负荷变化时，自动调节型的自由浮球式疏水阀可提供连续，平稳和低速的冷凝水排放。
2.高精磨加工的浮球，持续的水封及三点支座式密封设计，即使在无负荷的工况中也能确保完美
  的密封。
3.只有一个运动部件-浮球，避免了阀的集中磨损，最大限度减少维修，延长了使用寿命。
4.JH7RL-X：热静力膜盒（X-元件），具有“故障常开”功能，自动排放低于饱和蒸汽温度的空气。
5.JH7RL-B·JH7RM-B:双金属片自动排空气阀，确保系统快速启动。
6.内置大流通面积过滤网、确保无故障工作。
7.在线更换内件和清理非常简便、减少了维修费用。
疏水量：冷凝水排量大约在每小时 200 kg到 5000 kg之间。
最高工作压力为3.2 MPaG。
TLV阀门-JH7RL-X图片

型号			JH7RL-X			JH7RL-B			JH7RM-B
连接方式			螺纹	承插焊	法兰	螺纹	承插焊	法兰	承插焊		法兰
口径（mm）			25,40	20,25,40,50		25,40	20,25,40,50		20,25,40,50
阀嘴			2,5,10,14,22,32			2,5,10,14,22,32,40,46			65
最大工作压力（MPaG）PMO			0.2,0.5,1.0,1.4,2.2,3.2			0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6			6.5
最大压差（MPa）   △PMX			0.2,0.5,1.0,1.4,2.2,3.2			0.2,0.5,1.0,1.4,2.2,3.2,4.0,4.6			6.5
最小工作压力（MPaG）			0.01			0.01			0.01
最大工作温度（℃）  TMO			240			425			425
排气阀形式			X-元件（6℃过冷度）			双金属片（排放低于100℃的空气）
受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:4.0(JH7RL-X),4.6(JH7RL-B),6.5(JH7RM-B)  最大允许温度（℃）TMA:425

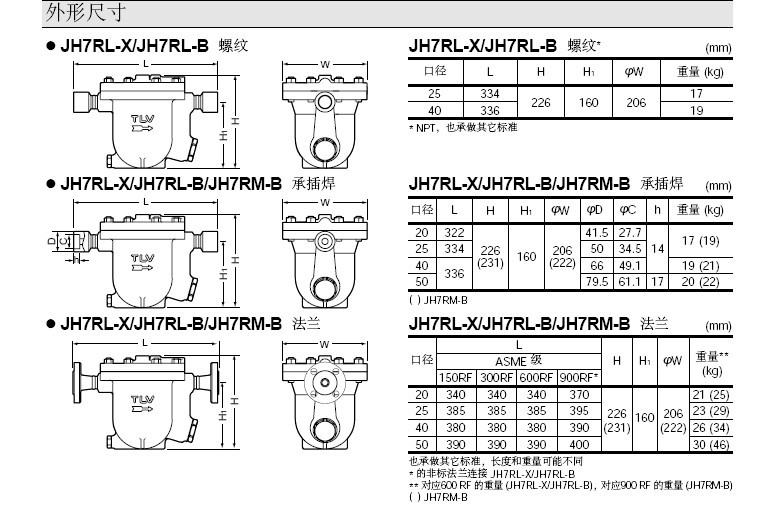

 日本TLV自由浮球式疏水阀JH7RL-X不锈钢蒸汽疏水阀外形尺寸：

JH7RL-X机械式疏水阀的PDF资料
